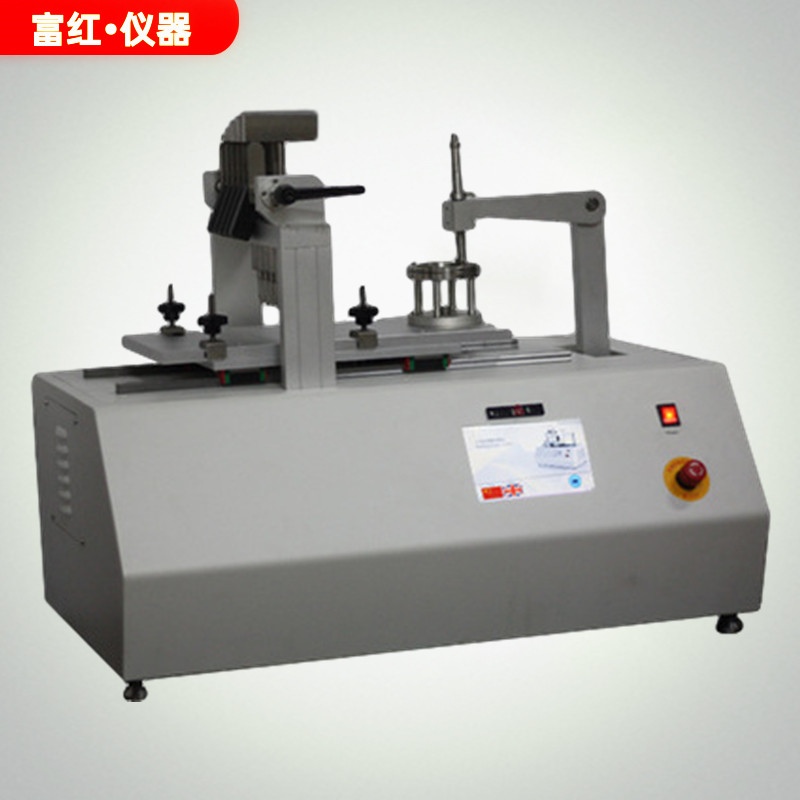

綜合型刮檫儀器簡介
儀器由兩部分刮擦裝置組成，左半部分可做五指/塑料指刮擦試驗，右半部分可做百格法刮擦試驗。兩者共用一個往復移動平臺。本儀器滿足多種測試標準，且可根據客戶要求自定義試驗平臺的運動行程、運動速度和往復運動周期。
1.1 測試原理

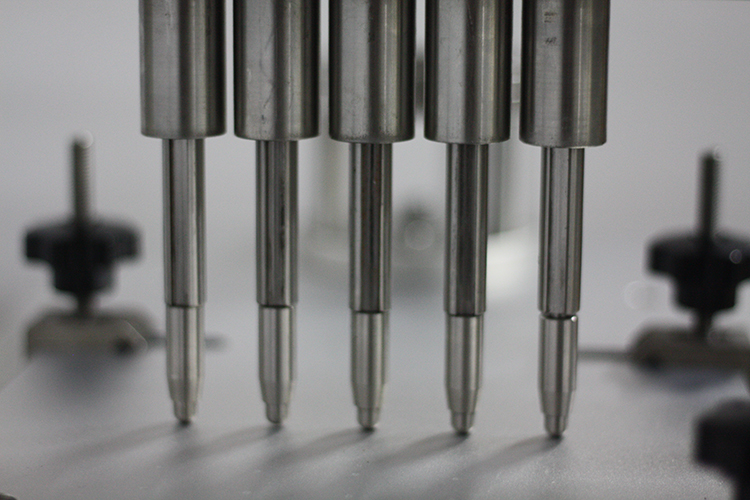

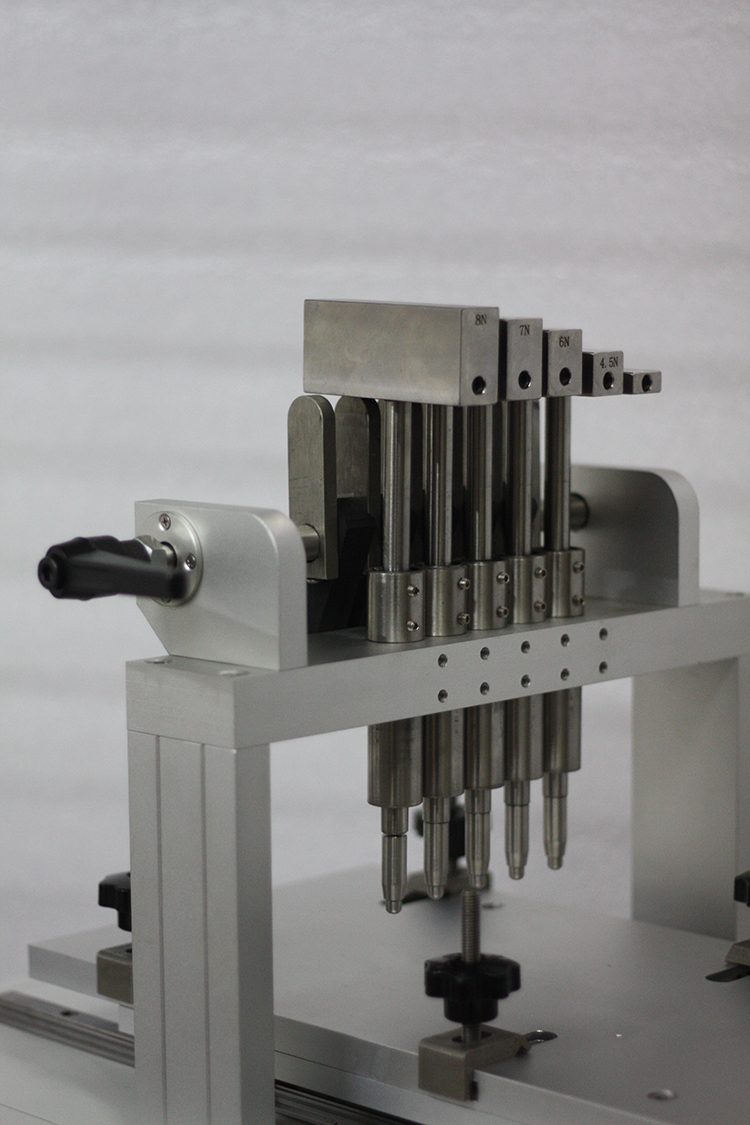

五指/塑料指刮擦試驗：試驗平臺上的試樣接觸五個刮指或1個塑料刮指及其上方施加的砝碼重量。試驗過程中，試驗平臺移動，刮指在試樣表面留下劃痕。根據劃痕的深淺判斷試樣的耐劃傷性能。試樣可為塑料板、涂有油漆和清漆的測試板等。

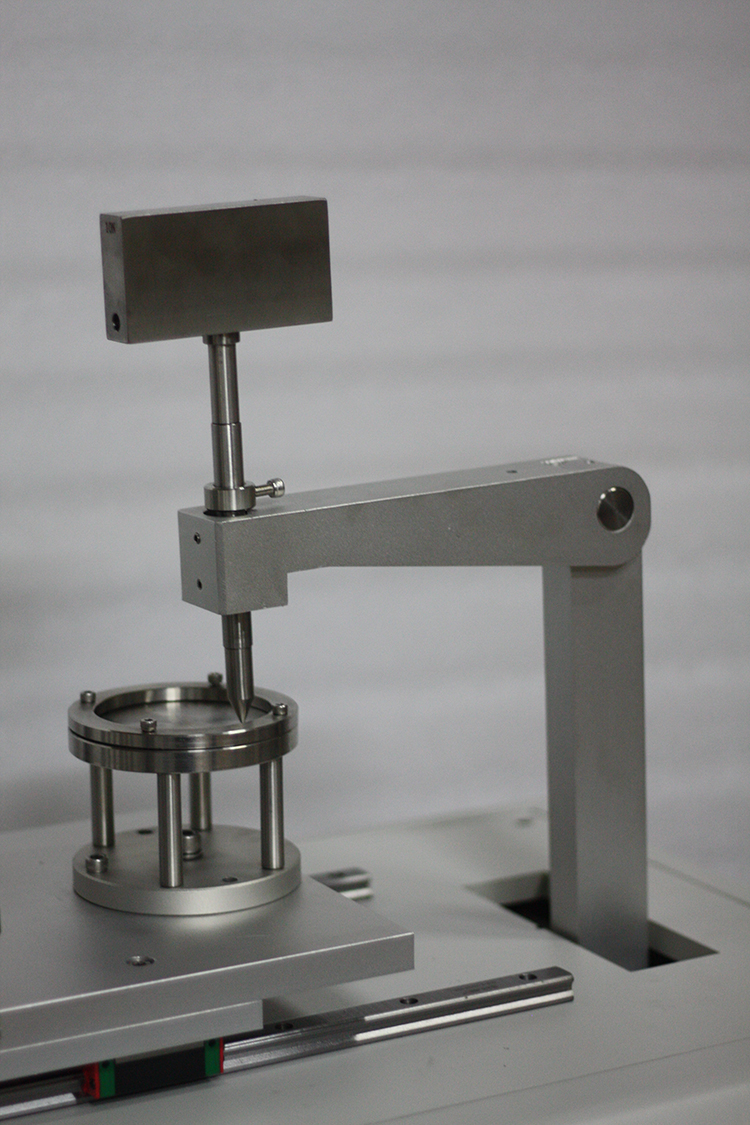

百格法刮擦試驗：試驗?zāi)康臑闄z測涂料的耐刻痕脫落性能。普通的百格法為手動測試，操作費時費力。本儀器使用中，通過兩個電機驅動，控制劃痕的長度、劃痕與劃痕之間的距離。運動過程為：階段試驗，往復移動平臺運動一次（半圈），氣缸使刮擦指抬起，電機帶動刮擦指縱向移動距離，氣缸使刮擦指放下，然后往復移動平臺再運動一次（半圈），氣缸使刮擦指抬起，電機帶動刮擦指縱向再次移動距離，如此反復。當劃完指定的條數后，手動將測試板旋轉90度，進行階段試驗后完成試驗。本儀器可以實現劃格間距2.0mmm，滿足標準的要求
儀器由兩部分刮擦裝置組成，左半部分可做五指/塑料指刮擦試驗，右半部分可做百格法刮擦試驗。兩者共用一個往復移動平臺。本儀器滿足多種測試標準，且可根據客戶要求自定義試驗平臺的運動行程、運動速度和往復運動周期。
1.1 測試原理
五指/塑料指刮擦試驗：試驗平臺上的試樣接觸五個刮指或1個塑料刮指及其上方施加的砝碼重量。試驗過程中，試驗平臺移動，刮指在試樣表面留下劃痕。根據劃痕的深淺判斷試樣的耐劃傷性能。試樣可為塑料板、涂有油漆和清漆的測試板等。
百格法刮擦試驗：試驗?zāi)康臑闄z測涂料的耐刻痕脫落性能。普通的百格法為手動測試，操作費時費力。本儀器使用中，通過兩個電機驅動，控制劃痕的長度、劃痕與劃痕之間的距離。運動過程為：階段試驗，往復移動平臺運動一次（半圈），氣缸使刮擦指抬起，電機帶動刮擦指縱向移動距離，氣缸使刮擦指放下，然后往復移動平臺再運動一次（半圈），氣缸使刮擦指抬起，電機帶動刮擦指縱向再次移動距離，如此反復。當劃完指定的條數后，手動將測試板旋轉90度，進行階段試驗后完成試驗。本儀器可以實現劃格間距2.0mmm，滿足標準的要求
圖1.劃痕間距為2mm時 劃格局部細節圖
1.2 測試標準
此款多功能測試儀符合下列標準：
GS 97034-2
FORD FLTM BN 108-13
GMW 14698(B法)
GM 14688(A法)
GM 14688(B法)
PV 3952
FORD FLTM BN 108-13
GMW 14698(B法)
FORD BO-162-01
GMN 3943
Nissan NES M0159
1.3 儀器組成
1.2 測試標準
此款多功能測試儀符合下列標準：
GS 97034-2
FORD FLTM BN 108-13
GMW 14698(B法)
GM 14688(A法)
GM 14688(B法)
PV 3952
FORD FLTM BN 108-13
GMW 14698(B法)
FORD BO-162-01
GMN 3943
Nissan NES M0159
1.3 儀器組成
